光纖激光焊接機(jī)焊接變形控制技巧

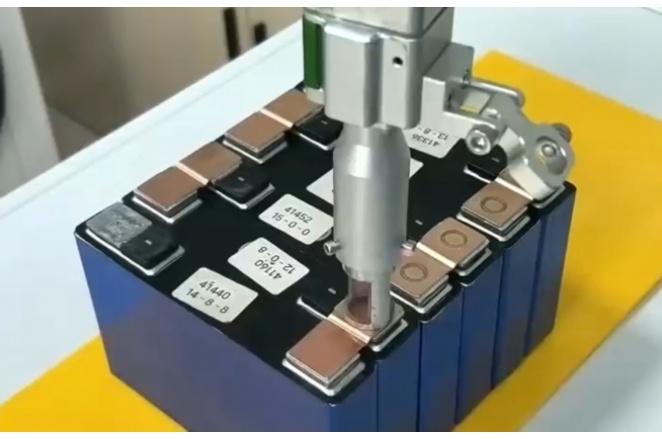

光纖激光焊接機(jī)因其高能量密度、高精度和快速焊接能力，在制造業(yè)中廣泛應(yīng)用于金屬材料的連接，尤其在汽車、航空航天和電子行業(yè)。然而，焊接過(guò)程中產(chǎn)生的熱輸入和冷卻不均可能導(dǎo)致工件變形，影響產(chǎn)品質(zhì)量和精度。焊接變形主要表現(xiàn)為翹曲、收縮或扭曲，這不僅降低結(jié)構(gòu)強(qiáng)度，還可能增加后續(xù)加工成本。因此，控制焊接變形是確保焊接質(zhì)量的關(guān)鍵。

本文將詳細(xì)介紹光纖激光焊接機(jī)焊接變形的控制技巧，涵蓋工藝參數(shù)優(yōu)化、材料處理、工裝設(shè)計(jì)等方面，并提供實(shí)用建議。

一、焊接變形的原因分析

焊接變形主要由熱輸入引起：激光束在焊接區(qū)域產(chǎn)生高溫，導(dǎo)致材料局部膨脹和收縮。在冷卻過(guò)程中，由于熱應(yīng)力分布不均，工件可能發(fā)生塑性變形。常見(jiàn)原因包括：

-熱輸入過(guò)高：過(guò)大的激光功率或過(guò)慢的焊接速度會(huì)導(dǎo)致熱積累，增加變形風(fēng)險(xiǎn)。

-材料特性：不同金屬（如鋼、鋁、鈦）的熱導(dǎo)率和熱膨脹系數(shù)不同，鋁等材料更易變形。

-結(jié)構(gòu)設(shè)計(jì)：工件幾何形狀復(fù)雜或厚度不均，容易產(chǎn)生應(yīng)力集中。

-冷卻速率：快速冷卻可能導(dǎo)致不均勻收縮。

理解這些原因有助于針對(duì)性地采取控制措施。

二、控制焊接變形的技巧

1.優(yōu)化焊接工藝參數(shù)

合理設(shè)置焊接參數(shù)是減少變形的核心。光纖激光焊接機(jī)的主要參數(shù)包括激光功率、焊接速度、脈沖頻率和焦距。建議：

-激光功率：根據(jù)材料厚度和類型調(diào)整，避免過(guò)高功率。例如，對(duì)于薄板材料，使用較低功率（如500-1000W）以減少熱輸入。

-焊接速度：提高焊接速度（如1-5m/min）可以縮短熱作用時(shí)間，但需平衡熔深和焊縫質(zhì)量。通過(guò)實(shí)驗(yàn)確定最佳速度。

-脈沖模式：對(duì)于精密焊接，采用脈沖激光而非連續(xù)激光，以分散熱輸入，減少熱影響區(qū)。

-焦距和光束質(zhì)量：確保激光焦點(diǎn)準(zhǔn)確對(duì)準(zhǔn)焊縫，使用高質(zhì)量光束以集中能量，降低熱擴(kuò)散。

通過(guò)DOE（實(shí)驗(yàn)設(shè)計(jì)）方法優(yōu)化參數(shù)，可顯著降低變形率。

2.材料預(yù)處理和選擇

材料的狀態(tài)直接影響變形程度：

-預(yù)熱和緩冷：對(duì)于高碳鋼或厚板工件，焊接前預(yù)熱（如100-200°C）可以減少溫差應(yīng)力；焊接后采用緩冷措施，如使用保溫毯，避免快速冷卻。

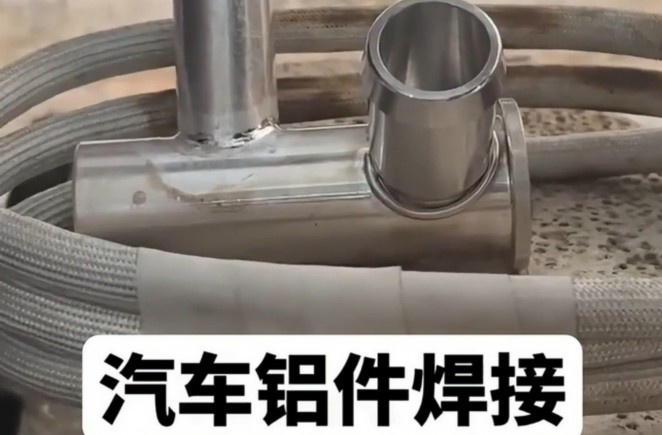

-材料均勻性：確保工件材料無(wú)內(nèi)部缺陷，并選擇低熱膨脹系數(shù)的合金。例如，在焊接鋁合金時(shí)，可選用5系或6系鋁，其變形傾向較低。

-表面處理：清潔工件表面，去除油污和氧化物，以減少焊接缺陷和額外熱輸入。

3.工裝夾具和支撐設(shè)計(jì)

適當(dāng)?shù)墓ぱb夾具可以有效約束工件，防止變形：

-剛性固定：使用專用夾具將工件牢固固定，限制其自由度。例如，在焊接薄板時(shí)，采用真空吸盤(pán)或機(jī)械夾緊裝置，均勻分布夾緊力。

-仿形支撐：根據(jù)工件形狀設(shè)計(jì)支撐結(jié)構(gòu)，如使用銅墊板或水冷夾具，吸收多余熱量并促進(jìn)均勻散熱。

-順序和方向：合理安排焊接順序，例如從中心向邊緣或采用對(duì)稱焊接，以平衡應(yīng)力。避免連續(xù)長(zhǎng)焊縫，可分段焊接。

4.焊接路徑和順序優(yōu)化

焊接路徑的設(shè)計(jì)對(duì)變形控制至關(guān)重要：

-分段焊接：將長(zhǎng)焊縫分為短段，每段焊接后允許部分冷卻，減少累積應(yīng)力。

-跳焊或?qū)ΨQ焊：對(duì)于對(duì)稱工件，同時(shí)或交替焊接兩側(cè)，以抵消變形力。例如，在焊接箱體結(jié)構(gòu)時(shí)，采用對(duì)稱路徑。

-最小化熱輸入：使用小角度入射激光，并采用擺動(dòng)焊接技術(shù)，分散熱源。

5.后續(xù)處理和監(jiān)測(cè)

焊接后處理可以進(jìn)一步矯正變形：

-應(yīng)力消除：通過(guò)熱處理（如退火）釋放殘余應(yīng)力，溫度控制在材料再結(jié)晶點(diǎn)以下。

-機(jī)械矯正：對(duì)于輕微變形，使用壓力機(jī)或錘擊進(jìn)行矯正，但需謹(jǐn)慎以避免損傷。

-實(shí)時(shí)監(jiān)控：集成傳感器和攝像頭監(jiān)測(cè)焊接過(guò)程，及時(shí)調(diào)整參數(shù)。例如，使用紅外熱像儀檢測(cè)溫度分布，確保均勻性。

三、總結(jié)

控制光纖激光焊接機(jī)的焊接變形需要綜合應(yīng)用工藝優(yōu)化、材料管理、工裝設(shè)計(jì)和過(guò)程監(jiān)控。通過(guò)精細(xì)調(diào)整參數(shù)、合理預(yù)處理材料和采用剛性?shī)A具，可以顯著減少變形，提高產(chǎn)品合格率。在實(shí)際應(yīng)用中，建議根據(jù)具體工件進(jìn)行試驗(yàn)和模擬，以找到最佳方案。隨著激光技術(shù)的發(fā)展，智能控制系統(tǒng)將進(jìn)一步提升變形控制能力，推動(dòng)制造業(yè)向高精度方向發(fā)展。

FAQ問(wèn)答

1.問(wèn)：為什么光纖激光焊接機(jī)容易導(dǎo)致焊接變形？如何預(yù)防？

答：光纖激光焊接機(jī)由于激光能量集中，熱輸入高，容易在焊接區(qū)域產(chǎn)生不均勻的熱膨脹和冷卻收縮，從而導(dǎo)致變形。預(yù)防方法包括優(yōu)化焊接參數(shù)（如降低功率、提高速度）、使用脈沖模式、采用預(yù)熱和緩冷措施，以及設(shè)計(jì)合理的工裝夾具來(lái)約束工件。通過(guò)控制熱輸入和應(yīng)力分布，可以有效減少變形。

2.問(wèn)：在焊接薄板材料時(shí)，有哪些特別的變形控制技巧？

答：焊接薄板材料時(shí)，變形風(fēng)險(xiǎn)較高。建議使用較低激光功率（例如500-800W）和較高焊接速度，以減少熱輸入；采用脈沖激光分散能量；使用真空吸盤(pán)或柔性?shī)A具均勻固定工件；并實(shí)施分段焊接或跳焊順序。此外，選擇熱導(dǎo)率高的材料并確保表面清潔，也有助于最小化變形。

3.問(wèn)：工裝夾具在控制焊接變形中起什么作用？如何設(shè)計(jì)有效的夾具？

答：工裝夾具主要通過(guò)剛性固定和支撐工件，限制其移動(dòng)和變形。有效夾具應(yīng)具備均勻的夾緊力、仿形結(jié)構(gòu)匹配工件形狀，并可能集成冷卻系統(tǒng)（如水冷）以散熱。設(shè)計(jì)時(shí)需考慮工件幾何、材料特性，并采用模塊化方式便于調(diào)整。例如，對(duì)于復(fù)雜部件，使用多點(diǎn)夾緊和銅質(zhì)墊板可以增強(qiáng)效果。

4.問(wèn)：焊接后如果發(fā)現(xiàn)變形，有哪些矯正方法？

答：如果焊接后出現(xiàn)變形，可先嘗試熱處理（如低溫退火）來(lái)釋放殘余應(yīng)力；對(duì)于輕微變形，使用機(jī)械矯正如壓力機(jī)或手工錘擊，但需注意避免過(guò)度用力導(dǎo)致裂紋。此外，激光矯形技術(shù)也可用于局部調(diào)整。預(yù)防優(yōu)于矯正，因此建議在焊接過(guò)程中加強(qiáng)監(jiān)控和參數(shù)優(yōu)化。

5.問(wèn)：光纖激光焊接機(jī)在控制變形方面相比傳統(tǒng)焊接有哪些優(yōu)勢(shì)？

答：光纖激光焊接機(jī)具有高精度、小熱影響區(qū)和快速焊接的優(yōu)勢(shì)，能更精確控制熱輸入，從而減少變形。相比傳統(tǒng)電弧焊或氣體保護(hù)焊，激光焊接能量更集中，冷卻更快，且可通過(guò)參數(shù)調(diào)節(jié)實(shí)現(xiàn)低變形焊接。此外，它易于集成自動(dòng)化系統(tǒng)，實(shí)現(xiàn)實(shí)時(shí)監(jiān)控和調(diào)整，進(jìn)一步提升變形控制效率。
