光纖激光焊接機操作工培訓手冊

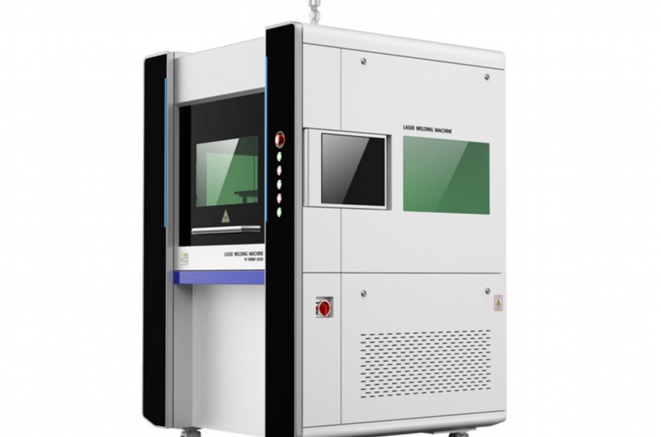

光纖激光焊接機是一種高效、精密的焊接設備，廣泛應用于汽車制造、航空航天、電子元件等領域。

一、前言

本手冊旨在為操作工提供全面的操作指導，確保安全、高效地使用設備。操作工需認真閱讀并遵守手冊內容，定期參加培訓，以提升技能和應對突發情況的能力。

二、設備組成與原理

1.設備組成：

-激光發生器：產生高能量激光束。

-光纖傳輸系統：將激光傳輸至焊接頭。

-焊接頭：聚焦激光進行焊接。

-冷卻系統：維持設備溫度穩定。

-控制單元：包括操作面板和軟件系統，用于設置參數。

2.工作原理：激光束通過光纖傳輸至焊接頭，聚焦后作用于工件表面，使材料熔化并形成焊縫。能量集中，熱影響區小，適用于高精度焊接。

三、操作流程

1.開機前檢查：

-檢查電源、冷卻水、氣體供應是否正常。

-確保工作區域整潔，無易燃物。

-佩戴防護裝備：護目鏡、手套、防護服。

2.開機步驟：

-打開總電源，啟動冷卻系統。

-開啟激光發生器，預熱5-10分鐘。

-啟動控制軟件，加載焊接程序。

3.參數設置：

-根據材料類型和厚度設置功率（通常為500-5000W）、頻率（50-500Hz）、速度（1-20mm/s）等參數。

-示例：焊接2mm不銹鋼，功率設為1500W，頻率200Hz，速度5mm/s。

4.焊接操作：

-固定工件，對準焊接位置。

-通過操作面板啟動焊接，觀察焊縫質量。

-實時調整參數，確保焊接均勻。

5.關機步驟：

-關閉激光輸出，停止焊接程序。

-關閉激光發生器和冷卻系統。

-斷開電源，清理工作臺。

四、安全規范

-個人防護：必須佩戴專用護目鏡，防止激光傷害眼睛；穿戴防火服和手套。

-設備安全：定期檢查光纖和冷卻系統，避免漏電或過熱。

-環境要求：工作區通風良好，禁止存放易燃易爆物品。

-應急處理：如發生火災或設備故障，立即按下急停按鈕，并使用滅火器。

五、日常維護

-每日維護：清潔焊接頭和透鏡，檢查氣體管道。

-每周維護：校準光路，測試?yán)鋮s液性能。

-每月維護：全面檢查光纖連接，更換磨損部件。

-記錄維護日志，及時發現并解決問題。

六、常見問題與解決

-焊縫不勻：調整參數或清潔光學部件。

-功率不穩定：檢查電源和冷卻系統。

-設備報警：參考手冊代碼，聯系技術人員。

七、總結

操作工需熟練掌握本手冊內容，結合實踐提升技能。定期參加復訓，確保安全生產。如有疑問，及時向主管或技術支持咨詢。

FAQ（常見問題解答）

1.問：焊接時出現焊縫不連續或氣孔，可能是什么原因？如何解決？

答：可能原因包括參數設置不當、氣體保護不足或材料表面污染。解決方法：檢查氣體流量（建議20-25L/min），清潔工件表面，調整功率和速度參數。必要時重新校準光路。

2.問：設備運行時突然報警停機，應該如何處理？

答：首先查看控制面板的報警代碼，對照手冊初步判斷原因（如過熱或電源故障）。立即按下急停按鈕，關閉激光輸出，檢查冷卻系統和電源連接。若無法解決，聯系技術支持，切勿自行拆卸。

3.問：如何選擇合適的激光功率和焊接速度？

答：需根據材料類型和厚度確定。例如，焊接1mm鋁材，功率設為800-1200W，速度8-12mm/s；焊接3mm鋼材，功率設為2000-3000W，速度3-6mm/s。建議通過試焊優化參數，并參考設備手冊的推薦值。

4.問：日常維護中，清潔光學部件需要注意什么？

答：使用無水乙醇和專用擦拭紙輕柔清潔透鏡和反射鏡，避免劃傷。禁止用手直接觸摸光學表面。清潔頻率視使用環境而定，一般每周一次，粉塵多時需增加頻次。

5.問：操作工在安全方面最容易忽視哪些細節？

答：常見問題包括未佩戴護目鏡（激光可致永久眼傷）、焊接區域存放雜物（引發火災），以及忽視設備接地。操作工必須嚴格遵守安全規程，定期參加安全培訓，確保緊急情況下能正確使用滅火裝置。

本手冊共約1500字，涵蓋操作要點與常見問題，請操作工妥善保管并嚴格執行。
