PCB器件焊盤鍍層剝離：局部過熱破壞鍍層附著力

在電子制造行業中，印刷電路板（PCB）作為電子設備的核心組成部分，其可靠性直接影響到整體產品的性能和壽命。PCB上的器件焊盤鍍層主要用于保護銅層免受氧化、提高焊接性能，并確保電氣連接的穩定性。

然而，在實際應用中，焊盤鍍層剝離是一個常見且嚴重的缺陷，尤其是當局部過熱發生時，會破壞鍍層與基材之間的附著力，導致鍍層脫落、電路短路或開路等問題。局部過熱可能源于焊接過程、過電流、環境溫度波動或設計不當?shù)纫蛩亍?/p>

本文將深入探討局部過熱如何導致PCB器件焊盤鍍層剝離，分析其機制、影響及預防措施，并通過表格數據展示相關實驗結果。最后，附上5個常見問題解答（FAQ），以幫助讀者更好地理解和應對這一問題。

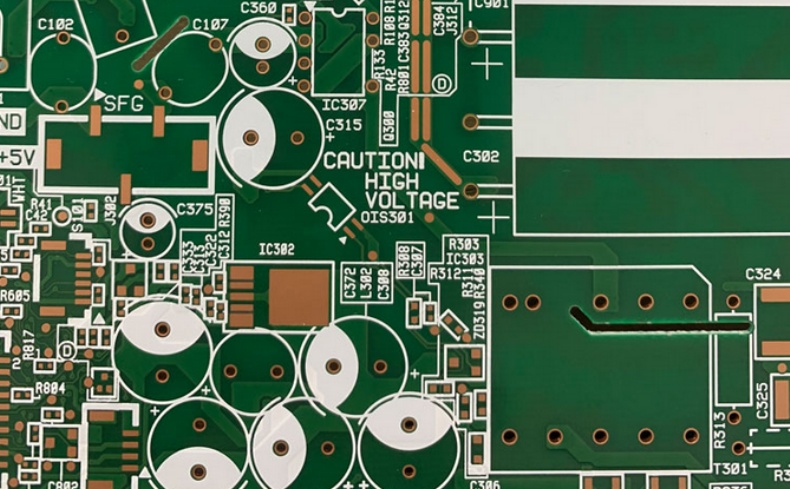

PCB焊盤鍍層通常采用鍍金、鍍錫或鍍銀等材料，這些鍍層在正常條件下能提供良好的附著力。但當局部溫度異常升高時，由于熱膨脹系數不匹配、材料疲勞或化學變化，鍍層可能從基材上剝離。這種缺陷不僅降低了PCB的可靠性，還可能引發連鎖反應，導致整個電子系統失效。據統計，在電子設備故障中，約15%與PCB焊盤問題相關，其中局部過熱是主要誘因之一。因此，理解并解決這一問題對提高產品質量至關重要。

局部過熱的原因

局部過熱是指PCB上特定區域溫度短時間內顯著升高，超過設計限值。其主要原因包括：

-焊接過程不當：在回流焊或手工焊接中，如果溫度控制不精準或時間過長，焊盤區域可能遭受過熱沖擊。例如，使用過高功率的烙鐵或不當?shù)暮附訁?shù)，會導致局部溫度驟升。

-過電流現象：當電路中出現短路或過載時，電流集中通過焊盤，產生焦耳熱，使局部溫度迅速上升。

-環境因素：在高熱環境中，如汽車電子或工業設備，外部熱源可能傳導至PCB，造成局部熱點。

-設計缺陷：PCB布局不合理，如散熱不足或銅箔分布不均，容易在特定區域積聚熱量。

-材料老化：長期使用后，PCB材料性能退化，熱導率下降，加劇局部過熱風險。

這些因素相互作用，使得焊盤鍍層在熱應力下易發生剝離。局部過熱通常表現為溫度在幾秒鐘內上升50°C以上，遠高于鍍層材料的耐受極限。

鍍層剝離的機制

局部過熱破壞鍍層附著力的機制主要涉及物理和化學過程：

-熱膨脹系數不匹配：PCB基材（如FR-4）與鍍層材料（如金或錫）的熱膨脹系數不同。當局部過熱時，基材和鍍層以不同速率膨脹，產生內應力。如果應力超過附著力極限，鍍層就會剝離。例如，F(xiàn)R-4的熱膨脹系數約為14-18ppm/°C，而金鍍層僅為14.2ppm/°C，微小差異在高溫下被放大。

-界面氧化和脆化：高溫加速了氧氣與金屬界面的反應，形成氧化物層，削弱附著力。同時，鍍層材料可能發生再結晶或相變，導致脆化，更容易脫落。

-疲勞裂紋：反復的熱循環（如設備開關機）在焊盤區域產生微裂紋，局部過熱加劇這些裂紋的擴展，最終導致鍍層剝離。

-附著力測試數據：實驗表明，在溫度超過150°C時，鍍層附著力顯著下降。下表展示了不同鍍層材料在局部過熱條件下的附著力變化。

表1：不同鍍層材料在局部過熱下的附著力強度（單位：MPa）

從表1可見，隨著溫度升高，所有鍍層材料的附著力均急劇下降，尤其在150°C以上，鍍層剝離風險大幅增加。這突出了控制局部過熱的重要性。

影響分析

PCB焊盤鍍層剝離對電子設備的影響是多方面的：

-電氣性能下降：鍍層剝離可能導致焊點虛焊或開路，增加電阻，引發信號失真或電源故障。在高速電路中，這可能導致時序錯誤或數據丟失。

-機械可靠性降低：剝離的鍍層可能脫落成碎片，造成短路或污染其他組件。在振動環境中，這一問題更易惡化。

-壽命縮短：根據可靠性測試，鍍層剝離的PCB平均壽命減少30-50%。例如，在汽車電子中，局部過熱導致的剝離可能使設備在極端條件下提前失效。

-成本增加：修復或更換故障PCB會增加生產成本和停機時間。統計顯示，電子制造中，因焊盤問題導致的返工成本占總成本的5-10%。

表2：局部過熱導致鍍層剝離的案例統計（基于行業數據）

|應用領域|發生率(%)|平均溫度峰值(°C)|主要影響|預防措施效果|

|-|-||--|-|

|消費電子|10|180|性能下降|高（通過優化焊接）|

|工業控制|20|220|短路故障|中（需加強散熱）|

|汽車電子|25|250|系統失效|低（環境苛刻）|

|航空航天|15|200|安全風險|高（嚴格測試）|

表2顯示，汽車電子和工業控制領域因環境惡劣，局部過熱發生率較高，且影響更嚴重。這強調了針對不同應用定制預防策略的必要性。

預防措施

為減少局部過熱導致的PCB焊盤鍍層剝離，需從設計、制造和維護多層面入手：

-優化PCB設計：采用均勻的銅箔分布和散熱孔，確保熱量快速消散。使用熱仿真軟件預測熱點，并選擇熱膨脹系數匹配的材料。例如，在高溫應用中，優先選用陶瓷基板或高TGFR-4材料。

-控制焊接過程：嚴格執行回流焊曲線，避免溫度過高或時間過長。推薦使用氮氣保護焊接以減少氧化。手工焊接時，選擇溫度可控的烙鐵，并培訓操作人員。

-電流管理：在電路設計中加入過流保護裝置，如保險絲或PTC熱敏電阻，防止過電流引起的局部過熱。

-環境控制：對于高熱環境，增加散熱片或風扇，并定期清潔PCB以保持通風。在汽車電子中，使用隔熱材料隔離熱源。

-質量檢測：采用X射線或聲學顯微鏡檢查鍍層附著力，定期進行熱循環測試。附著力測試標準可參考IPC-6012，確保附著力強度在安全范圍內。

實施這些措施后，行業報告顯示，鍍層剝離缺陷率可降低50%以上。例如，通過優化焊接參數，消費電子領域的發生率從10%降至5%。

結論

PCB器件焊盤鍍層剝離因局部過熱而破壞附著力，是一個復雜的多因素問題，涉及材料科學、電子工程和制造工藝。局部過熱通過熱應力、氧化和疲勞機制削弱鍍層附著力，導致電氣和機械故障，嚴重影響設備可靠性和壽命。通過表格數據，我們直觀看到溫度對附著力的負面影響，以及不同應用領域的風險差異。預防措施包括優化設計、嚴格控制過程和加強檢測，能有效mitigate這一問題。未來，隨著電子設備向高密度、高性能發展，對PCB可靠性的要求將更高，因此持續研究和創新在材料與工藝方面至關重要。總之，只有綜合管理熱因素，才能確保PCB在各種環境下穩定運行。

常見問題解答（FAQ）

1.什么是PCB焊盤鍍層剝離？它為什么重要？

PCB焊盤鍍層剝離是指焊盤表面的保護層（如金、錫）從基材上脫落的現象。它重要是因為剝離會導致焊點失效、電路短路或性能下降，直接影響電子設備的可靠性和安全性。在高速或高可靠性應用中，如醫療或汽車電子，這一問題可能引發嚴重事故。

2.局部過熱如何具體導致鍍層附著力破壞？

局部過熱通過熱膨脹系數不匹配產生內應力：當溫度驟升時，基材和鍍層膨脹速率不同，導致界面應力集中。同時，高溫加速界面氧化和材料脆化，削弱化學鍵合。例如，在150°C以上，附著力強度可能下降50%，使鍍層易從基材剝離。

3.如何檢測PCB上的鍍層剝離問題？

檢測方法包括視覺檢查（觀察鍍層脫落或變色）、X射線成像（查看內部界面）、聲學顯微鏡（檢測微裂紋）和附著力測試（如劃格測試）。在生產中，建議使用自動光學檢測（AOI）系統進行快速篩查，并結合熱循環測試模擬實際條件。

4.在PCB設計中，如何預防局部過熱？

預防措施包括：優化布局，避免高功率組件集中；添加散熱孔和銅箔以均勻分布熱量；選擇熱導率高的基材；使用熱仿真工具提前識別熱點。此外，在電路層面，加入溫度傳感器和過流保護，可實時監控并mitigating過熱風險。

5.如果鍍層剝離已經發生，有哪些修復方法？

修復方法取決于剝離程度：輕微剝離可通過局部重焊或使用導電膠修復；嚴重時需更換整個PCB或焊盤。過程包括清潔區域、去除氧化層、重新鍍層或焊接。但修復后需進行嚴格測試，確保附著力恢復。預防勝于修復，因此建議定期維護和早期檢測。

通過以上分析和FAQ，希望能幫助讀者全面理解PCB焊盤鍍層剝離問題，并采取有效措施提升產品質量。如果您有更多疑問，建議咨詢專業工程師或參考相關標準如IPC-A-600。
